CẤU HÌNH CỦA HỆ THỐNG CHỮA CHÁY FOAM - FOAM PROPORTIONER SYSTEM CONFIGURATION

Do có nhiều ưu điểm nên hệ thống chữa cháy bọt (Foam) được sử dụng phổ biến tại những nơi có nguy hiểm cháy cao. Cụ thể như tại các nơi như nhà xưởng, nhà máy điện, kho hóa chất, sơn...

Đây là hệ thống hiện đại, nhiều ưu việt hơn hệ thống chữa cháy thông thường: không làm hư hại máy móc thiết bị, ngăn chặn cháy tốt, đặc biệt là các đám cháy như xăng dầu, hóa chất (chất chữa cháy thông thường là nước không thể dập tắt).

Các thiết bị trong hệ thống chữa cháy bọt (Foam)

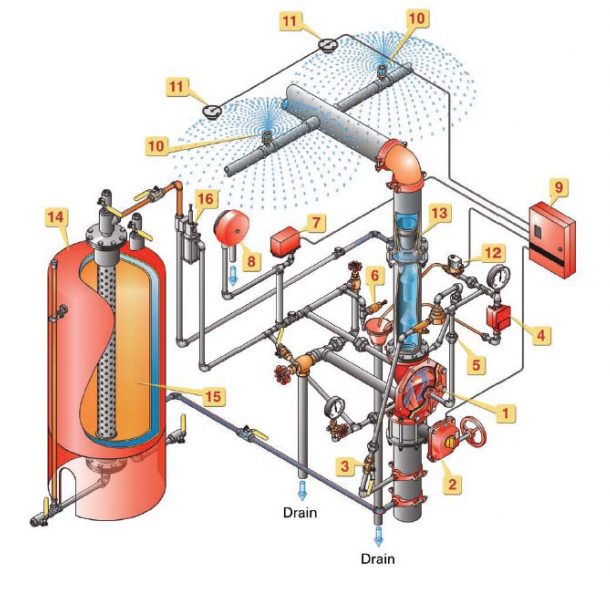

Sơ đồ hệ thống chữa cháy bọt. Ảnh sưu tầm

Các thiết bị cơ bản của hệ thống chữa cháy bọt bao gồm:

• Bồn chứa bọt foam (Tank Foam) (14)
• Bộ trộn bọt foam (Foam Proportioner) (13)
• Van xả tràn (1)
• Bơm cung cấp nước

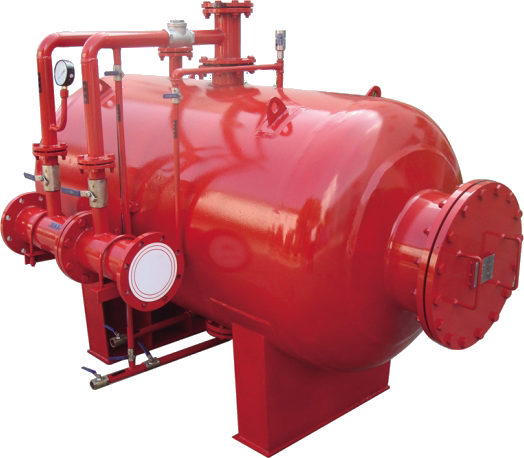

1. Bồn chứa bọt Foam (Tank foam)

Có 02 loại bồn chứa bọt Foam là kiểu bồn đứng (Vertical) và kiểu bồn nằm ngang (Horizontal).

+ Bồn đứng (Vertical): có dung tích từ 150 lít - 5.000 lít.

+ Bồn nằm ngang (Horizontal): có dung tích từ 150 lít - 10.000 lít.

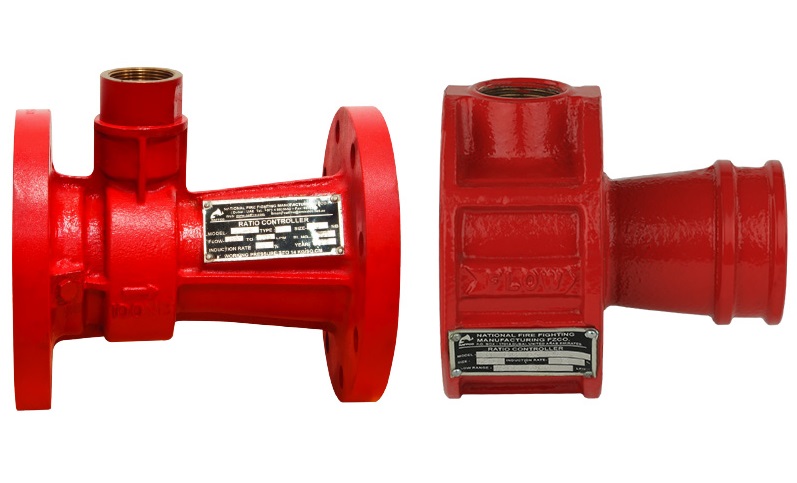

2. Bộ trộn Foam (Foam Proportioner)

Bộ trộn Foam có tác dụng trộn bọt Foam với nước theo một tỉ lệ nhất định, tùy theo thông số kỹ thuật của bộ trộn. Có 02 loại bộ trộn Foam là 3% và 6%.

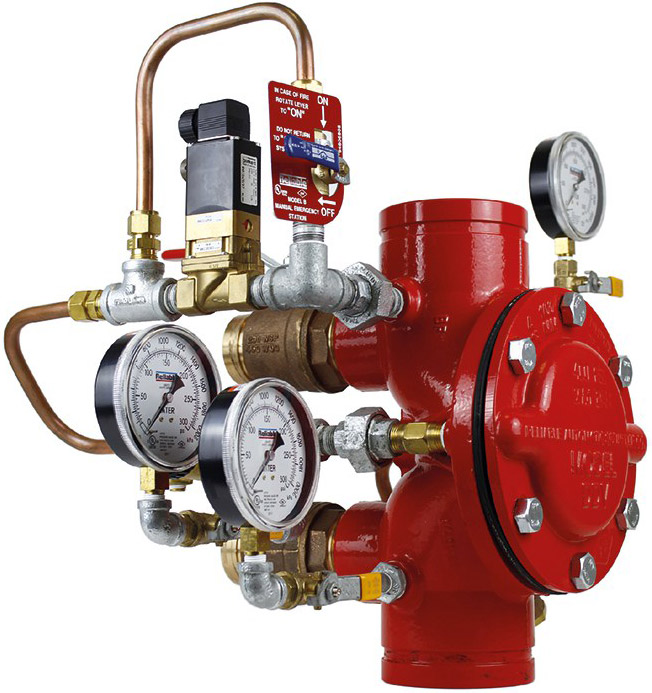

3. Van xả tràn

Van xả tràn có tác dụng nhận tín hiệu điều khiển và xả nước. Từ đó, nước và bọt được trộn theo tỷ lệ tạo thành bọt chữa cháy.

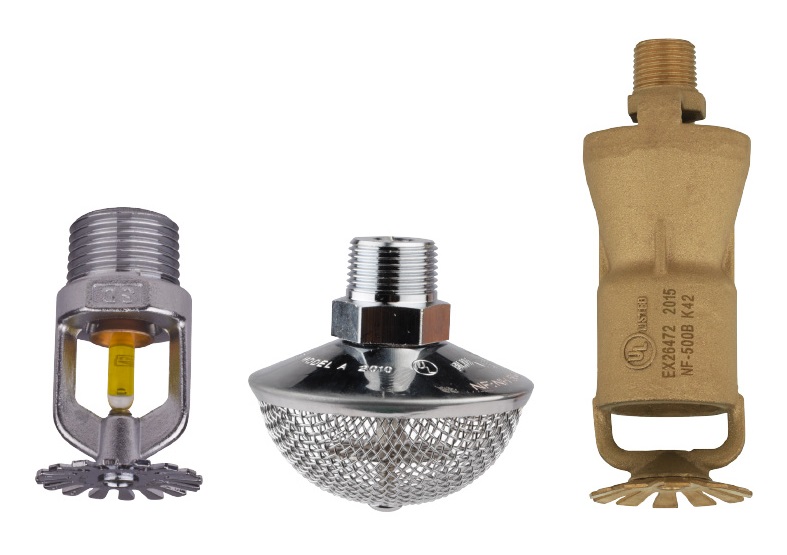

4. Đầu spinkler phun bọt

Khi bọt được tạo thành, đi qua đường ống đến các đầu phun sprinkler rồi phun vào đám cháy. Đầu sprinkler phun bọt có 02 loại khác nhau là dạng kín, dạng hở. Tùy theo đặc điểm công trình và các hệ thống tích hợp mà người ta chọn đầu phun thích hợp.
